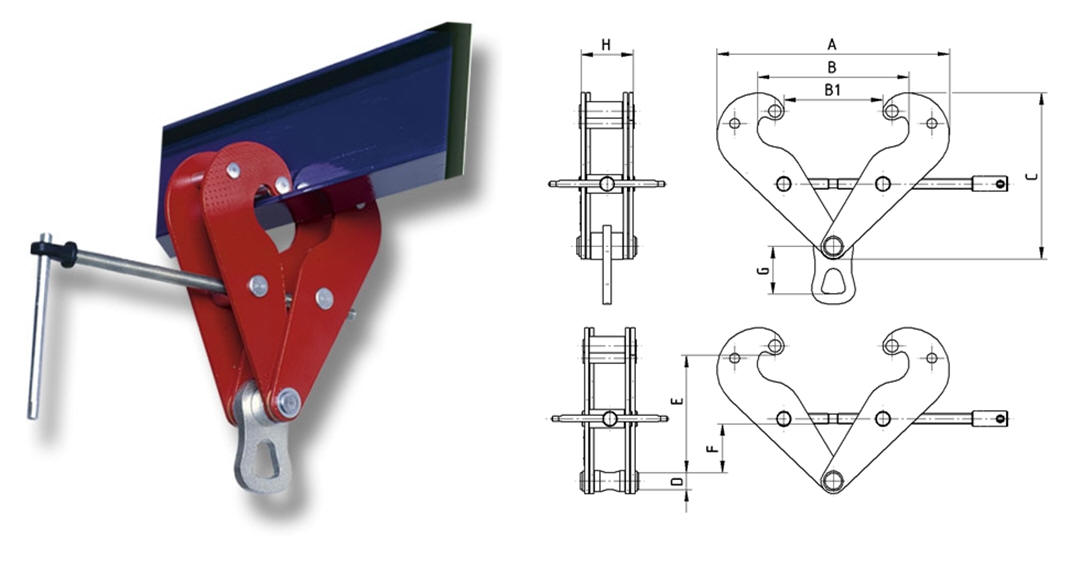

ZAWIESIE KLAMROWE TYP ZZ
• Nośność 2,0t –
10,0t
• Zawiesia klamrowe typu ZZ
służą do prostego i szybkiego montażu wciągników na
belkach o różnych profilach - I , IPE, HEB, HEA, lub
profilu T
• Właściwości: proste w obsłudze i montażu,
łatwe i bezpieczne użytkowanie, prosta i solidna
konstrukcja
• Podnośnik produkuje się w wersji z uchem lub sworzniem |
|
Typ |
Nośność [kg] |
Wymiary główne [mm] |
Waga [kg] |
Cena
netto
[zł] |
|
A max |
B max |
B1 max |
C max |
D
|
E min max |
F min |
G |
H max |
|
ZZ/2,0t sworzeń |
2000 |
360 |
270 |
220 |
220 |
20 |
108-155 |
35 |
57,5 |
61 |
2,9 |
197,00 |
|
ZZ/2,0t z uchem |
3,1 |
241,00 |
|
ZZ/3,2t sworzeń |
3200 |
415 |
300 |
235 |
285 |
34 |
145-190 |
55 |
81 |
85 |
6,5 |
356,00 |
|
ZZ/3,2t z uchem |
7,0 |
427,00 |
|
ZZ/5,0t sworzeń |
5000 |
415 |
300 |
235 |
285 |
38 |
142-187 |
52 |
88 |
93 |
8,4 |
406,00 |
|
ZZ/5,0t z uchem |
9,0 |
545,00 |
|
ZZ/10,0t
z uchem |
10 000 |
415 |
300 |
235 |
285 |
- |
- |
- |
120 |
109 |
15,5 |
- |
|
B = szerokość kołnierza belki I |
|
|
